供水管网GIS解决方案
一、方案概述
随着城市化进程加速，供水管网规模日益庞大，传统管理模式面临数据分散、决策滞后、应急响应效率低等挑战。本方案依托SpaceGIS地理信息平台，构建集数据采集、管理、分析、决策于一体的智慧供水管网管理系统，实现管网资产数字化、运行状态可视化、业务处理智能化，全面提升供水企业的运营效率与应急能力。
二、技术架构
三、方案特点
高性能空间数据处理
支持海量管网数据（管线、阀门、泵站等）的高效存储与快速检索，满足城市级供水网络的管理需求
专业空间分析引擎
集成管阀分析、连通分析、水力模型校核等算法，精准模拟阀门关闭影响范围、识别管网断点，辅助爆管抢修与调度优化
多源数据融合能力
兼容CAD、SHP、Excel等格式，支持与SCADA系统、水力模型软件无缝对接，实现空间数据与实时监测数据的动态关联
三维可视化与仿真
支持管网三维建模，结合倾斜摄影与BIM技术，直观展示地下管线布局，辅助规划设计与施工验收
四、功能展示

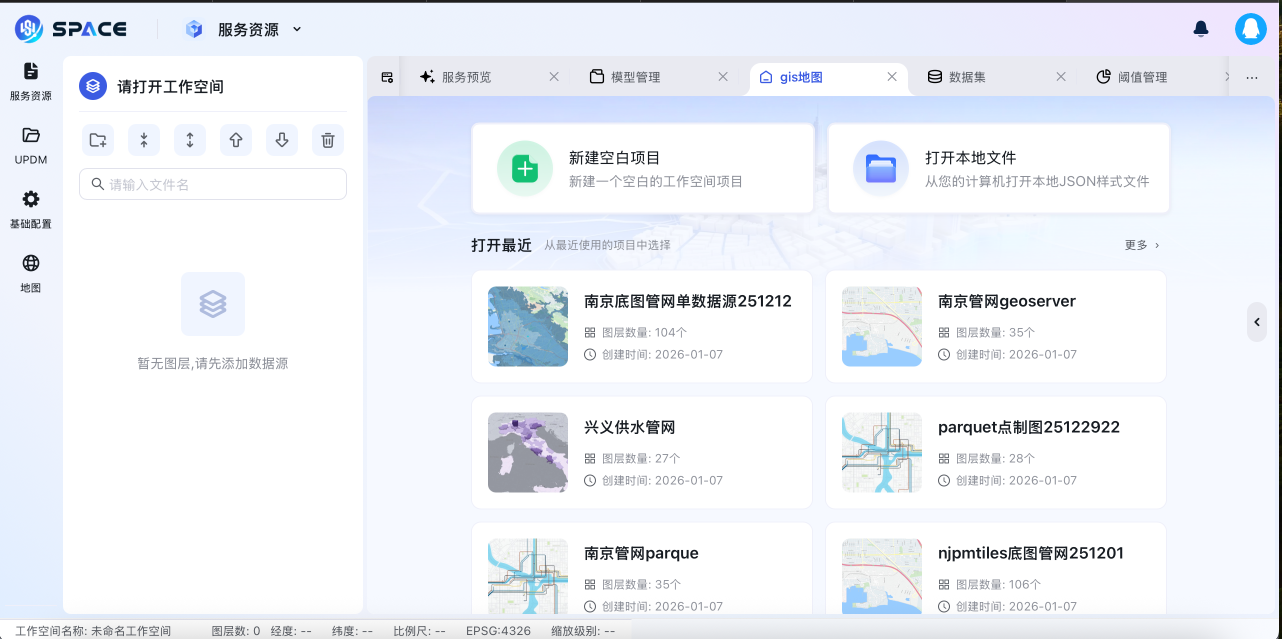

智能化高效工作空间
智能化高效工作空间是基于空间数据模型的企业级 GIS 工作空间平台，采用多层次空间索引（R-Tree、Quadtree、STRtree）和矢量栅格混合渲染引擎，实现异构地理空间数据源的统一管理。系统支持 Shapefile、GeoJSON、GeoTIFF、WMS/WFS/WCS、Parquet + GeoArrow 等格式的动态加载与转换，遵循 OGC Simple Feature Access 规范，确保空间数据互操作。提供可视化数据源管理、图层配置与样式编辑

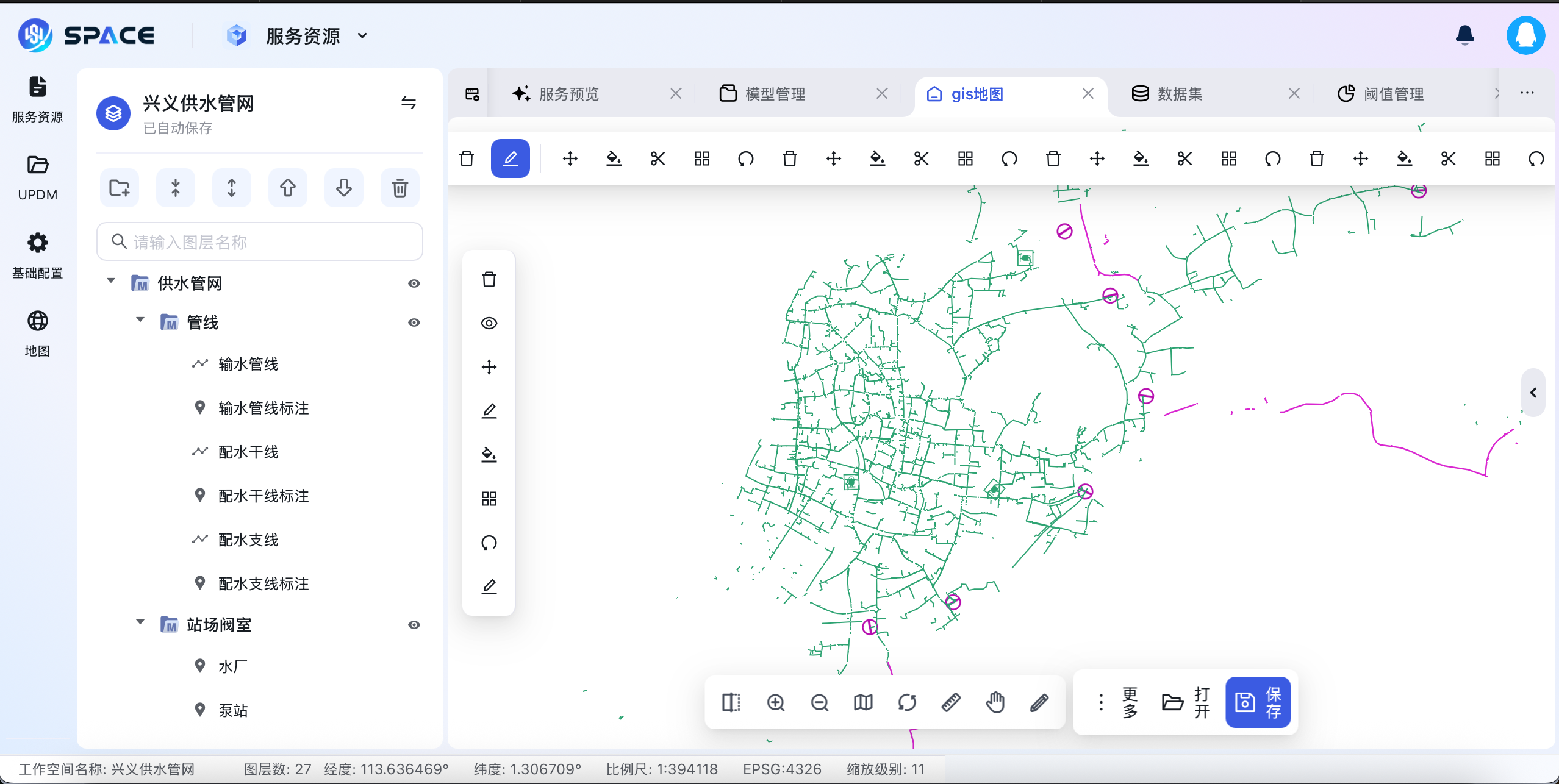

智慧化图形编辑功能
供水管网GIS的图形编辑功能是系统的核心模块，它通过可视化工具实现管网设施的精准管理与动态更新。该功能支持管线、阀门、泵站等设施的增删改查操作，并提供拓扑编辑、批量修改、CAD底图叠加等高级功能，确保数据准确性与一致性。用户可自定义符号样式、图层配置与比例尺，生成标准图幅或专题图（如压力分布图），并支持批量出图与移动端现场打印，满足日常运维、应急响应及规划建设等多场景需求

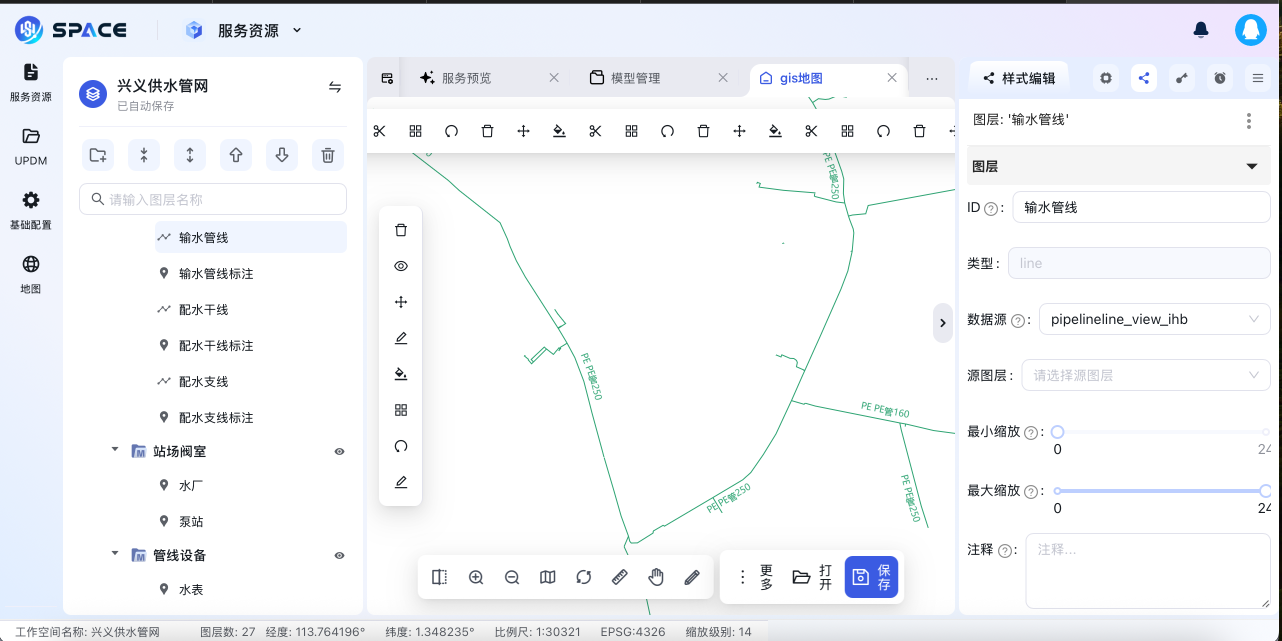

丰富的图层管理功能
供水管网GIS的图层管理功能通过分层组织、动态控制和智能联动实现管网数据的精准管理与可视化呈现。系统将管线、阀门等设施划分为独立图层，支持自定义属性和拓扑编辑，确保数据准确性。用户可动态控制图层开关、透明度和符号化，支持批量编辑和CAD底图叠加，满足日常运维、应急响应等需求。图层管理与空间分析引擎集成，可自动检测数据错误，生成修复建议，辅助优化调度

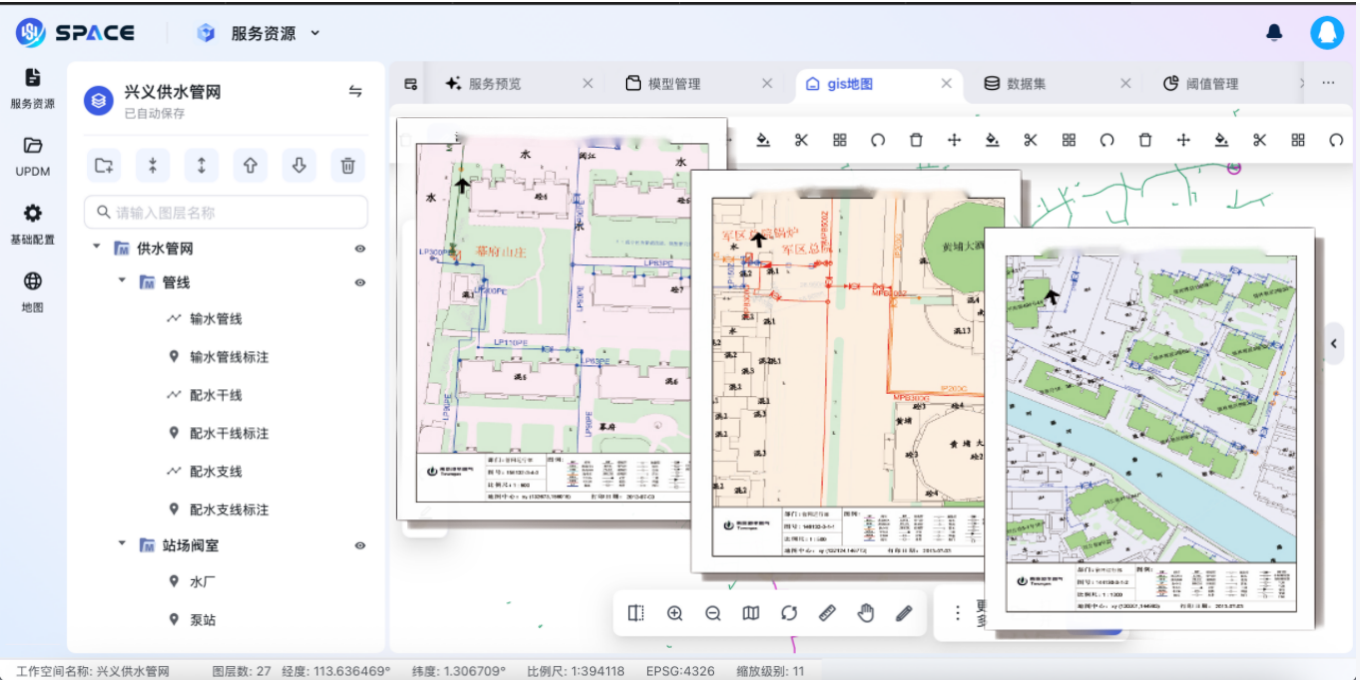

全面和智能化的打印制图
供水管网GIS的打印制图功能兼具全面性与智能化，支持自定义图幅、比例尺、图例及标注规范，符合行业标准；可生成压力分布图、漏损热点图等专题图，直观展示管网状态；提供批量出图与多格式导出（PDF/PNG/JPG），满足移动端现场打印需求。智能化方面，自动关联空间分析数据，如叠加水力模型校核结果标注异常区域；支持智能避让标注，避免信息重叠；结合历史数据生成统计图表嵌入地图，辅助决策。打印前自动检测拓扑错误（如悬挂点、孤立管网），生成修复建议，确保输出准确性，为规划、应急等场景提供高效支持

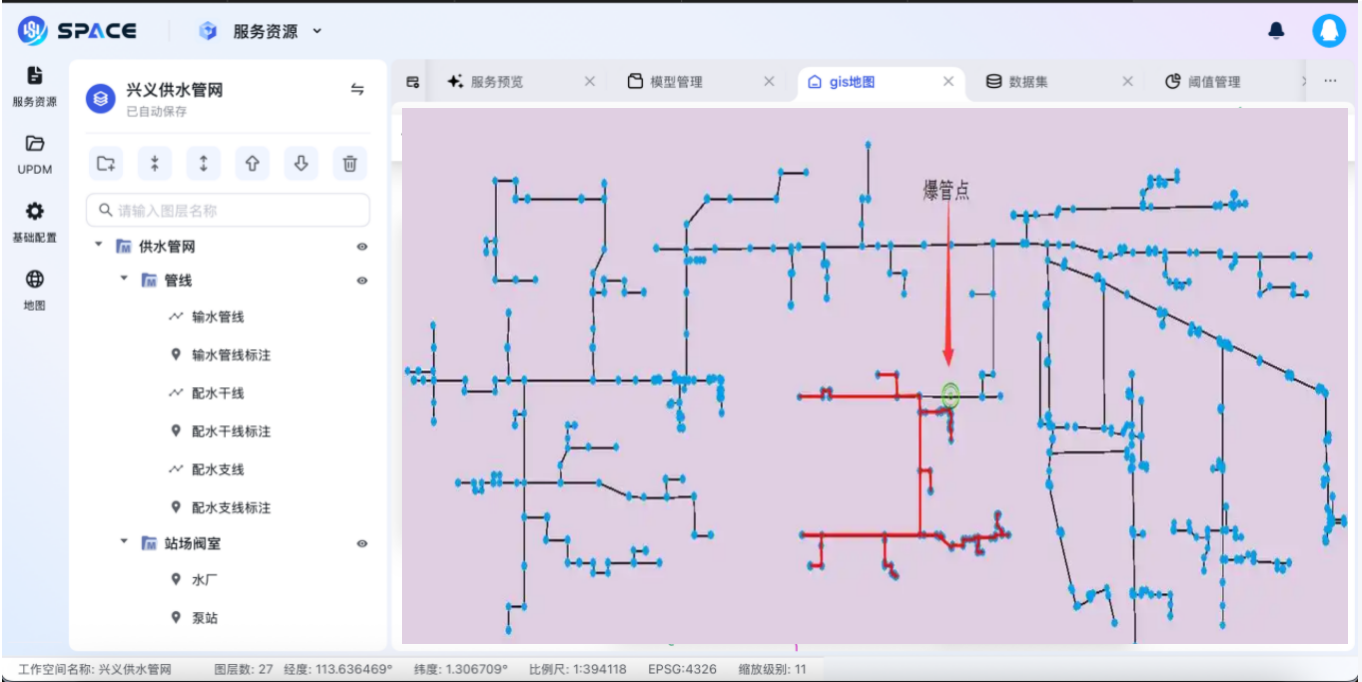

供水管网爆管分析
供水管网GIS的爆管分析功能依托空间数据库与实时监测数据，实现爆管事件的智能定位与应急决策。系统通过压力传感器异常数据触发预警，结合GIS空间分析快速定位爆管点，并模拟阀门关闭影响范围，生成关阀方案以最小化停水区域。集成水力模型校核功能，动态评估爆管对管网压力的连锁影响，辅助优化抢修路径。支持移动端实时更新现场数据，结合历史爆管记录预测风险点，提升应急响应效率。该功能通过数据联动与智能算法，为爆管抢修提供从预警到恢复的全流程支持
