城市综合管网管理系统解决方案
——城市地下生命线智慧管理平台
一、系统概述
随着城市化进程加速，地下管线作为城市"生命线"，其管理复杂度日益凸显。传统二维图纸已无法满足现代城市对管线安全、高效运维的需求。本方案针对电力、通信、给排水、燃气、热力等6类地下管线，构建集三维可视化、空间分析、全生命周期管理于一体的智能化平台。系统通过BIM与GIS技术深度融合，实现从规划、施工到运维的全流程数字化管理，为城市基础设施安全提供决策支持。
二、技术架构

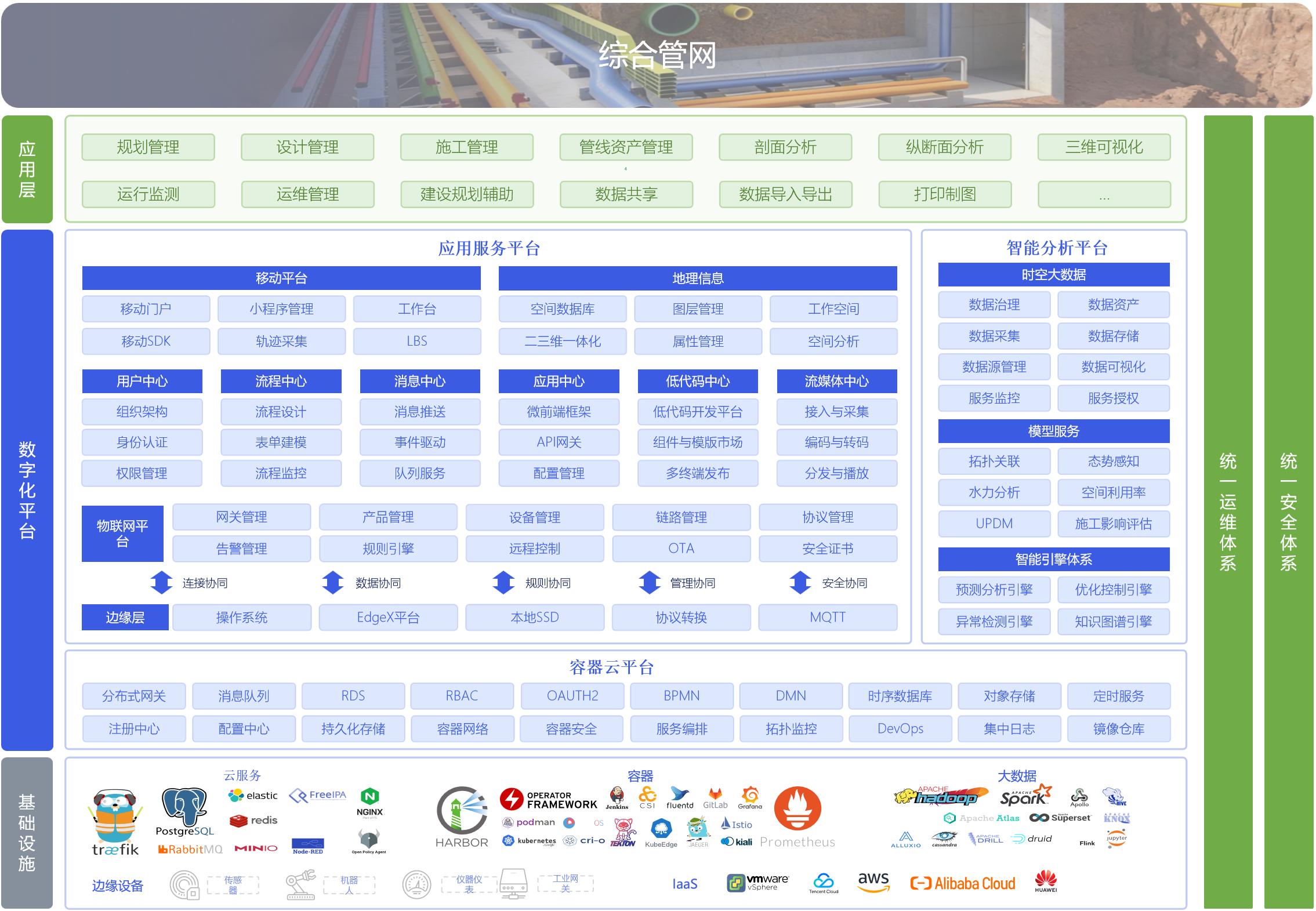

三、核心功能模块
（一）三维GIS可视化展示
多管线集成渲染
支持6类管线同屏显示：电力（红色）、给水（蓝色）、排水（黑色/绿色）、燃气（黄色）、热力（橙色）、通信（紫色）
模型精度控制：地下管线误差≤0.3m，地上设施误差≤0.1m
动态效果：
给排水管线：流体模拟显示水流方向与速度（需流量数据支持）
燃气管线：气体扩散模拟（需压力、风速数据支持）
电力管线：电流流向可视化（需负荷数据支持）
空间分析工具
纵断面分析
自动生成管线高程剖面图，标注埋深、坡度、管径、材质等参数
支持自定义切割线，生成任意位置的垂直剖面
应用场景：道路施工前评估管线埋深是否符合规范（如排水管坡度≥0.003）
横断面分析
按1m/2m/5m间距生成水平截面，显示管线空间关系
碰撞检测：施工前自动预警管线间距不足区域（如电力与燃气管线安全距离不足0.5m）
应用场景：地下空间开发前的管线综合协调
缓冲区分析
生成管线周边5m/10m/15m缓冲区，统计受影响的地面建筑物、道路等设施
应用场景：确定施工影响范围，制定保护方案
（二）专业管线管理功能与GIS解决方案
1. 给排水管线管理
功能详情：
压力监测：实时显示水压变化曲线，设置阈值自动报警（如压力骤降超过20%可能预示爆管）
爆管分析：模拟关闭阀门后的影响范围，生成应急调度方案（包括受影响用户、抢修路径）
淤积检测：通过流量数据分析管段堵塞风险，预警需清淤的管段
水质监测：集成在线水质传感器数据，显示浊度、余氯等参数变化
GIS解决方案：
建立爆管应急响应机制，自动生成受影响区域地图，标注关闭阀门位置、抢修路径
制定年度清淤计划，优先处理高风险管段（如坡度不足、管径较小的管段）
水质异常时，自动追踪污染源位置，生成污染扩散范围图
2. 燃气管线管理
功能详情：
泄漏模拟：预测气体扩散范围，计算安全撤离距离（需输入泄漏量、风速等参数）
阴极保护：记录防腐层检测数据，预警腐蚀风险点
应急调度：自动生成抢险路径，联动消防、医疗资源
压力监测：实时显示压力变化，防止超压运行
GIS解决方案：
泄漏模拟结果直接推送至应急指挥中心，生成疏散方案地图（标注安全区、危险区）
阴极保护数据异常时，自动在地图上标注腐蚀点，生成修复方案
压力超限时，自动关闭上游阀门，在地图上显示阀门位置及影响范围
3. 电力通信管线管理
功能详情：
路由规划：优化线缆走向，避免与既有管线交叉
负荷计算：评估管孔占用率，预留扩容空间
障碍物检测：识别树根、岩石等威胁，生成迁改方案
故障定位：通过阻抗分析，快速定位电缆故障点
GIS解决方案：
新建电力管线时，自动检查与燃气管线的安全距离，生成冲突报告
管孔占用率超过80%时，预警需扩容，在地图上标注扩容点
障碍物检测结果直接生成迁改方案，标注迁改路径及工程量
4. 热力管线管理
功能详情：
温度监测：实时显示管段温度分布，预警过热区域
热损分析：计算保温层效率，优化节能方案
伸缩补偿：模拟管道热胀冷缩位移，指导支架设计
循环监测：显示热水循环速度，防止停滞
GIS解决方案：
温度异常时，自动调整供热参数，在地图上标注过热管段及调整方案
热损分析结果用于制定保温层更换计划，标注更换管段及工程量
伸缩补偿模拟确保支架间距符合规范，生成支架布置图
（三）全生命周期管理
数据管理
属性字段：包含材质、年代、产权单位、施工日期、维护记录等40余项
版本控制：保留历史变更记录，支持数据回溯（如查看某管段5年内的变更情况）
数据更新：集成竣工测量数据，自动更新管线位置、属性
运维管理
巡检计划：按管线类型、风险等级制定巡检周期（如燃气管线每月1次，给水管线每季度1次）
病害管理：记录渗漏、开裂、腐蚀等病害，关联维修方案（包括材料、工时、成本）
预警系统：设置压力、流量、温度等阈值，自动触发报警（如压力骤降超过20%时报警）
（四）移动端应用
现场核查
GPS定位显示当前位置的管线信息，支持离线模式（提前下载数据）
拍照上传病害照片，自动关联管线属性（如拍摄渗漏点，系统自动记录位置、时间、责任人）
数据同步：现场修改的数据实时上传至云端
AR辅助
通过手机摄像头叠加显示地下管线位置（误差≤0.2m）
测量管线与地面的垂直距离，指导施工开挖
管线信息查询：点击AR模型中的管线，显示属性、维护记录等
四、技术实现方案
（一）数据采集与处理
多源数据融合
整合竣工图、探测报告、监测数据、BIM模型等
建立统一坐标系统（CGCS2000坐标系），转换精度≤0.1m
数据清洗：去除重复、错误数据，确保一致性
三维建模流程
点云数据处理：对激光扫描数据进行去噪、分类、配准
模型构建：采用BIM技术创建参数化管线模型，支持LOD分级（从简模到精模）
模型验证：与实际探测数据对比，确保精度达标
（二）系统架构设计
分层架构
数据层：空间数据库（Oracle Spatial）+ 文件服务器（NAS）
服务层：GIS引擎（ArcGIS Server）+ 分析中间件（Python）
应用层：Web端（Cesium.js）+ 移动端（React Native）
性能优化
空间索引：采用R树索引加速查询，响应时间≤1s
数据分块：按1km×1km网格划分数据，支持局部加载
缓存机制：对常用数据建立缓存，减少数据库访问
五、实施保障措施
（一）数据质量管控
建立三级检查制度（自检、互检、专检），错误率≤0.5%
制定数据更新规范（每年至少更新1次），变更记录永久保存
数据质量报告：每月生成数据质量报告，包括错误类型、分布、修复情况
（二）系统安全机制
权限管理：设置6级操作权限（浏览、编辑、审核、管理、系统、超级管理员）
数据备份：每日增量备份（保留30天），每周全量备份（永久保存）
网络安全：部署防火墙、入侵检测系统，定期进行安全审计
（三）培训体系
基础操作培训（8课时）：系统界面、数据查询、简单分析
高级分析培训（16课时）：空间分析、预警设置、报告生成
认证考核：颁发管线管理师资格证书（初级/中级/高级）
六、应用价值
经济效益
减少施工事故率，降低管线维护成本
优化管线布局，节约建设投资
延长管线使用寿命，减少更换频率
社会效益
提升应急响应速度50%以上，避免因管线损坏导致的停水/停电事故
支持城市规划，减少重复开挖，提升城市形象
提高公众对基础设施安全的信任度
